Tipo di prodotto	Joystick con feedback di forza (Force Feedback)
Marca	Trustmaster
Modello	Top Gun Afterburner Force Feedback
Alimentazione	Alimentatore 15 V – 1000 mA
Connettività	USB
Pulsanti d'azione	8 pulsanti
Pulsante di vista	Cappuccio multidirezionale (vista anteriore, posteriore, laterale, esterna)
Manetta del gas	Manetta del gas rimovibile con posizioni Idle e Afterburner
Piantone	Rotazione dell'impugnatura o pulsante basculante (selezionabile) con vite di bloccaggio
Sistemi operativi supportati	Windows 98 SE, Me, 2000, XP
Software richiesto	DirectX 9 (incluso su CD-ROM)
Driver	Installazione tramite CD-ROM fornito, rilevamento automatico in Windows
Impostazioni Force Feedback	Overall Device Gain, Spring Gain, Damper Gain, Default Spring (0-100%)
Test degli assi e dei pulsanti	Scheda Test nel pannello di controllo
Chiave di montaggio	Chiave Allen fornita (fissata sotto la base) per smontare la manetta del gas
Aletta supplementare	Fornita per stabilizzazione durante lo spostamento della manetta del gas
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Precauzioni d'uso	Solo per uso interno; non esporre a pioggia, umidità, calore o luce solare diretta
Garanzia	2 anni dalla data di acquisto (difetti materiali e di fabbricazione)
Supporto tecnico	Sito web: fs.thrustmaster.com; telefono (Francia, Belgio, Svizzera, Canada)
Pezzi di ricambio forniti	Alimentatore, CD-ROM, chiave Allen, aletta supplementare
Riparabilità	Non aprire; contattare il supporto tecnico in caso di difetto

Domande frequenti - TOP GUN AFTERBURNER FORCE FEEDBACK TRUSTMASTER

Come installare i driver del joystick Trustmaster Top Gun Afterburner Force Feedback?

Inserire il CD-ROM fornito, apparirà l'interfaccia Thrustmaster. Fare clic su Drivers e seguire le istruzioni. Collegare l'alimentatore (15V-1000mA) e il cavo USB quando l'installazione lo richiede. Riavviare il computer dopo l'installazione.

Come regolare l'intensità degli effetti Force Feedback?

Vai al Pannello di controllo > Controller di gioco > Proprietà. Nella scheda Impostazioni, regola i cursori Overall Device Gain (intensità globale), Spring Gain (elasticità), Damper Gain (attrito) e Default Spring (resistenza predefinita) da 0 a 100%.

Come utilizzare la funzione del piantone?

Il piantone può essere controllato tramite rotazione dell'impugnatura (sinistra/destra) o tramite il pulsante basculante sulla manetta del gas. Utilizzare il selettore (5) per scegliere tra JOYSTICK (rotazione) o THROTTLE (pulsante). Per bloccare la rotazione, girare la vite di bloccaggio (6) con un cacciavite piatto.

La manetta del gas è rimovibile?

Sì, è rimovibile. Utilizzare la chiave Allen fornita (fissata sotto la base) per svitare le due viti sotto la base, quindi srotolare il cavo. È possibile posizionare la manetta a sinistra per un comfort ottimale. Avvitare l'aletta supplementare fornita per maggiore stabilità.

Cosa fare se il joystick non viene riconosciuto da Windows?

Verificare che l'alimentatore sia collegato e che il cavo USB sia direttamente connesso a una porta USB del computer (evitare hub USB non alimentati). Se il problema persiste, reinstallare i driver e riavviare. Se si utilizza un hub USB, assicurarsi che abbia la propria alimentazione.

Come programmare le viste sul pulsante di vista?

Nel menu di configurazione del gioco, associare le direzioni del pulsante di vista (su, giù, sinistra, destra) alle viste desiderate (vista posteriore, laterale, esterna, ecc.). Il pulsante può anche essere utilizzato per altre azioni come il fuoco.

Quali sistemi operativi sono compatibili?

Il joystick è compatibile con Windows 98 SE, Windows Me, Windows 2000 e Windows XP. L'installazione dei driver richiede il CD-ROM fornito. Per le versioni successive, verificare sul sito Thrustmaster la disponibilità di driver aggiornati.

Come testare il joystick dopo l'installazione?

Vai al Pannello di controllo > Controller di gioco, seleziona il joystick e clicca su Proprietà. Nella scheda Test, potrai verificare la risposta degli assi e dei pulsanti. Gli effetti Force Feedback possono essere testati nella scheda Test forze.

Cosa fare in caso di malfunzionamento durante il gioco?

Esci dal gioco, scollega e ricollega il joystick (USB e alimentazione). Riavvia il gioco. Se il problema persiste, consulta il sito fs.thrustmaster.com per la FAQ o contatta il supporto tecnico.

Dove trovare le ultime versioni dei driver e il supporto tecnico?

Visita http://fs.thrustmaster.com e fai clic su Supporto Tecnico. Lì troverai i driver recenti, la FAQ e i contatti per contattare il supporto via e-mail (dopo la registrazione) o telefonicamente (costi secondo il paese).

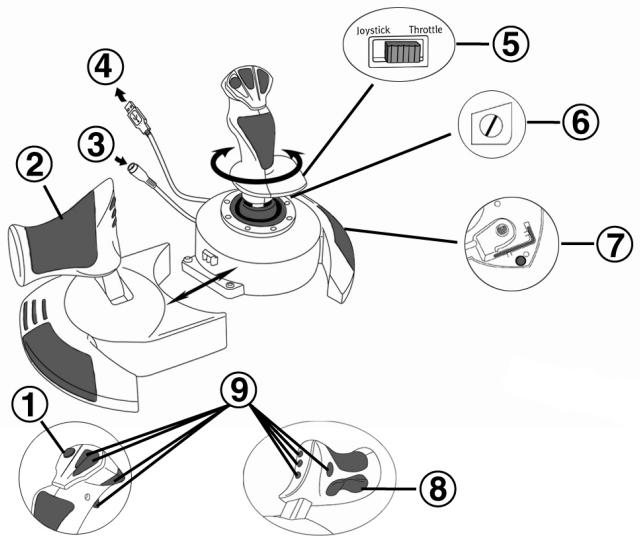

MANUALE UTENTE TOP GUN AFTERBURNER FORCE FEEDBACK TRUSTMASTER

1. Pulsante Point Of View
2. Manetta
3. Connettore per l'alimentazione da 15V-1000mA
4. Connettore USB

5. Interruttore selezione modalità timone

6. Timonaggio tramite impugnatura rotante con vite di limitazione

7. Tasto Allen per l'ancoraggio e la rimozione della manetta
8. Timonaggio tramite il pulsante Rocking
9. 8 pulsanti azione

INSTALLAZIONE

II CD-ROM incluso nel prodotto permette di installare i driver del joystick Force Feedback.

1. Collegare l'adattatore di corrente 15V - 1000mA ad una presa elettrica vicino al computer. Collegare l'adattatore al connettore per l'alimentazione del joystick (3).
2. Inserire il CD-ROM d'installazione nellettore CD-ROM. Il CD-ROM dovrebbe avviarsi automaticamente. In caso contrarrio, après Risorse del computer e cliccare due volte sullicona correspondente allettore CD-ROM drive. Aparirà l'interfaccia Thrustmaster.

3. Cliccare su Drivers per installare i driver del joystick.Seguire le istruzioni a video.

4. Quando richiesto, collegare il connettore USB del joystick a una delle porte USB del computer. Windows 98/2000/Me/XP riconoscerà automaticamente la nuova periferica (se si connette una periferica USB per la prima volta, ilsystema operativo potrebbe richiedere il CD-ROM di Windows per installare i file di sistema richiesti).

Windows 98: L'utilità Installazione guidata Nuovo Hardware cerchera i driver appropriati. Cliccare su Avanti.Seguire le istruzioni a video per completare l'installazione.

Windows 2000/Me/XP: I driver verranno installati automaticamente.

1. A installation completeness, uscire dall'interfaccia Thrustmaster (cliccando sulla X nell'angolo tin alto a destra) e riavviare il computer.

DIRECTX

Se non si possie gli但这a versione, installare DirectX 9 dal CD-ROMlickando su DirectX (deve essere installato affinché il joystick funzioni correttamente).

DEMO

Nell'interfaccia del CD-ROM, cliccare su Demos per provare i nuovi impressionanti effetti resi possibili alla nuova generatione di joystick Thrustmaster Force Feedback con Tecnologia Immersion.

TESTARE E CONFIGURARE GLI EFFETTI DI FORCE FEEDBACK DEL JOYSTICK

1. Aprire la finestra Opzioni di Gioco o Controller di Gioco (nel Panello di Controllo).
2. SeLECTIONARE il joystick e cliccare su Proprietà. Verranno visualizzate 4 opzioni:

Test Input

Consente di testare tutti gli assi e i pulsanti del joystick.

Test Forces

Consente di testare alcuni degli effetti di Force Feedback disponibili. Un suono è associato ad agli effetto.

Gain Settings

Overall Device Gain

Serve ad impostare l'intensità globale degli effetti di Force Feedback tra 0 e100%.

Spring Gain

Serve ad impostare l'elasticità e il raggio della manopola del joystick tra 0 e100%.

• Damper Gain

Serve ad impostare l'attrito e la resistenza esterna tra 0 e 100% .

• Default Spring

Serve ad impostare la resistenza di base della manopola del joystick tra 0 e 100% . Questa funzione è disponibileanche in giochi che nonutilizzato il Force Feedback. Importante: Piè è alto il valore di Default Spring, meno intensari sanno gli effetti del Force Feedback. Trovare il giusto equilibrio seconde le esigenze personali.

Help

Apire il file Help per risposte alle domande più comuni, per contattare il supporto tecnico Thrustmaster, e avere maggiori informazioni sui prodotti Thrustmaster e sulla Tecnologia TouchSense.

Se il joystick non funziona correttamente, uscire dal gioco e scollegare il joystick dal computer. Ricollegare il joystick e riavviare il gioco.

Se si usa un hub USB, l'hub deve usare una fonte di alimentazione independente affinché il

joystick funzioni correttamente.

RACCOMANDAZIONI

Il joystick è stato progettato soltanto per uso in interni.
Assicurarsi di installare il joystick in modo tale che una presa di corrente sia disponibile accessibile.
Se non si pensa di usare il joystick per un lungo periodo di tempo, scollegarlo alla presa di corrente.
- Per evitare il rischio di incendio o scariche elettriche, non esporre il joystick a pioggia o umilità, non aprirlo, non posizionarlo vicino a fonti di calore e non esporso a luce solare diretta.

CONOSCERE IL TUO JOYSTICK

Funzione per il timonaggio

Il suo Top Gun Afterburner Force Feedback è dotato di una funzione per il controllo del timone, il che, nei vei aerei, corrisponde ai comandi associati alla pedaliera utilizzata dal pilota per ruotare il timone, permettendo all'airoplani di roture lungo il proprio asse verticale. É possible usfuriere di但这a funzione in due modi diversi: sul zuo旅游度假 l'impugnatura versuso destra o versuso sinistra, oppure tramite il pulsante Rocking (8) posto sulla manetta.

La selezione della modalità di controllo del timone (impugnatura rotante o pulsante Rocking) è controllata tramite l'apposto interrogatore (5). Per controllare il timone tramite l'impugnatura rotante, selezione JOYSTICK. Per limonare utilizzato il pulsante Rocking, selezione THROTTLE.

Se usi pulsante Rocking, poi impedire che l'impugnatura del joystick riotti utilizzando la vite (6) posta alla base della leva. Utilizza un cacciavite a punta piatta per cancellare la posizione della vite, bloccando/sbloccandocisioni timonaggio tramite l'impugnatura.

Manetta

Ilesso 10 Top Gun Afterburner Force Feedback è dotato di una manetta indipendente (2) tramite la quale potrai facilmente regolare l'accelerazione del suo aeroplano. Per una massiva comodità, il giocco della manetta è delimitato delle posizioni Idle (spentì) e Afterburner (post-brucitori).

Potrai casi ricireare le reali condizioni di pilotaggio,AGICando con la manetta posizionata sulla sinistra, dalla parte opposta rispetto al joystick. La manetta del loro Top Gun Afterburner Force Feedback è staccabile.

1. Rimuovi il tasto Allen (7) posto nella parte inferiore dell'unità.
2. Svita le due viti Allen poste nella parte inferiore dell'unità, situate all'estrema sinistra della base della leva del joystick.
3. Srotola il cavo della manetta e posiziona quest'ultima nel luogo che preferisci.
4. Per una {?stica e di stabilità, avvita lo stabilizzatore della base (accluso nella confezione) nella parte sinistra della base stessa della leva del joystick.
5. Reinserisci il tasting Allen nella corretta posizione, assicurandoti che sua saldamente fissato.

Pulsante Point Of View

Il due Top Gun Afterburner Force Feedback è dotato di un pulsante Point Of View (1) che, come dice il nome stesso, ti permetterà di Vedere tutto quando stia accadendo attorno al sua aeroplano. Per utilizzato cette funazie, accedi al menu di configurazione del其所 gioco ed assocare le varie funzioni di controllo della visuale (dietro, sinistra, destra e visuali esterne) alle direzioni del其所 pulsante Point Of View.

Naturalmente, potraianche dedicare il pulsante Point Of View all'espletamento di alter funzioni (fuoco, ecc.).

ASSISTENZA TECHNICA

Se hai avuto problemi con il loro prodotto, visita il site http://tfs.thrustmaster.com e ricerca su Technical Support. Da il potrai accederà a vari servizi (domande più frequenti (FAQ), driver e software più recenti) che potanno aiurtari a risolverve il problema incontrato. Qualiora il problema dovesse persistere, puoi contattare il servizio di assistenza tecnia dei prodotti Thrustmaster ("Assistenza Tecnica"):

Tramite email:

Per poter godere di assistenza tecnia tramite email, dovrai prima effettuare la registratione online. Le informazioni che fornirai aiuterenzo gli esperti a risolverve rapidamente il tuo problema. Nella parte sinistra della paglia "Technical Support", clicca su Registration e segui le istruzioni che appariranno sullo schermo. Se sei più registrato, riempì i campi Nombre e Password e*clicza quindi su Login.

Via telefono:

028331364

la tariffa corrisponde ad una normale Telefonata nazionale, dal Lunedi al Venerdi, dalle 14:30 alle 18:30

Informazioni sulla garanzia

Internazionalmente, Guillemot Corporation S.A. ("Guillemot") garantisce l'acquirente che questo prodotto Thrustmaster è privo di vizi produttivi o difetti di materia per un periodo di due (2) anni alla data di acquirezzo. Nel caso il prodotto si riveli difettoso durante il periodo di garanzia, contattare immediamente l'Assistenza Tecnica, che indichera la procedura da seguire. Qualora il difetto venga confermato, il prodotto dovra essere riconsegnato al luogo di acquirezzo (o in qualsiasi altri luogo specificato dall'Assistenza Tecnica).

Nel contesto della garanzia, il prodotto difettoso dell'acquirente verrà riparato oppure sostituito, a seconda della scelta operata dall'Assistenza Tecnica. Dove autorizzato da la legge vigente, la responsabilità di Guillemot e le sue filiali (indicando qualsiasi danno indiretto) è limitata alla riparazione o alla sostuzione del prodotto Thrustmaster. I diritti dell'acquirente nel rispetto della legislazione vigente applicabile alla vendita di beni al consumatore non sono annulati da presente garanzia.

Questa garanzia perde di validità: (1) se il prodotto è stato modificato, aperto, alterato, o ha subito un danno come risultato da uso inappropriato, negligenza, danni occidentali, normale usura o qualsiasti alla causa non direttamente collegata con un difetto di materiale o un vizio di produzione; (2) nel caso di mancato adempimento nell'ésecuzione delle procedure indicate dall'Assistenza Tecnica; (3) per il software non prodotto da Guillemot, poiché per quello caso è valida la garanzia fornita dal suo produttore.

COPYRIGHT

© 2004 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® e Thrustmapper™ sono marchi e/o marchi registrati da Guillemot Corporation S.A. Top Gun © 2004 Paramount Pictures. Tutti i diritti riservati. Microsoft® Windows® 98 SE, Me, 2000, XP e DirectX® sono marchi registrati o marchi da Microsoft Corporation negli Stati e/o in altri paesi. Tutti gli altri marchi sono qui riconosciuti e registrati ai rispettivi propriatori. Ilustrazioni esclude. I contenuti, il design e le caratteristiche sono essere oggettoto di modifiche nella sua preavviso e sono variate da un paese all'alto.

FAQ, consigli e driver sono disponibili al site www.thrustmaster.com
